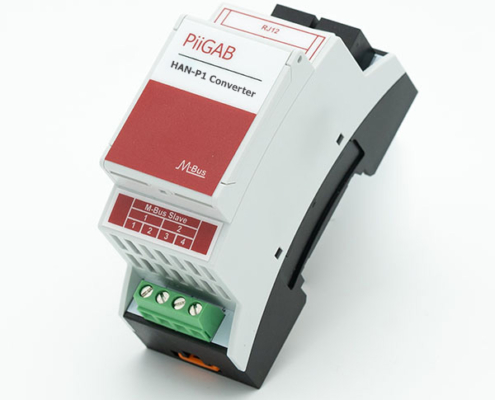

Konvertera din smarta elmätares data till M-Bus.
Den smarta elmätaren med HAN-P1-port skickar förbrukningsdata momentant. Med HAN-P1 Converter Wireless M-Bus överförs huvudelmätarens data trådlöst till din M-Bus master för att användas i BMS-systemet för exempelvis energiuppföljning.
När passar HAN-P1 Converter med Wireless M-Bus bra?
När syftet är energiuppföljning utan behov av effektstyrning och då det saknas M-Bus kablage passar HAN-P1 Converter Wireless M-Bus för fastigheten.
När passar HAN-P1 Converter med trådad M-Bus bra?
Är behovet att agera direkt på data momentant för att exempelvis agera på effekttoppar rekommenderar vi vår trådbundna produkt PiiGAB HAN-P1 Converter där data finns tillgängligt med i samma frekvens som från huvudelmätaren.
Läs mer om PiiGAB HAN-P1 Converter för trådad M-Bus här
Följer protokoll-standard
HAN-P1 Converter Wireless M-Bus följer M-Bus standard EN-13757-3/4). Data överförs som standard varannan minut, kan konfigureras till att skickas varje minut. Dataöverföringen krypteras enligt AES128 kompatibelt med OMS standarden.
Kräver ingen egen spänningsmatning
HAN-P1 Converter Wireless M-Bus behöver ingen separat spänningsmatning. Den matas från elmätarens HAN-port.
Men det finns undantag, så om du har en elmätare utan spänningsmatning via HAN-P1-porten kan du komplettera med vårt Power Supply Kit som sköter strömförsörjningen till HAN-P1 Converter Wireless M-Bus.
Är du osäker vad på om du har en elmätare utan spänningsmatning, kontakta oss eller ditt elnätsbolag.
Undantag
Energiföretagen Sveriges har skapat branschrekommendation för HAN-porten på svenska elmätare. Dock var några elnätsbolag snabba och bytte ut elmätare innan rekommendationen var helt klart. Som ett resultat finns det nu även elmätare med den norska varianten av HAN-porten. Skillnaden ligger i att den norska varianten använder en RJ45-kontakt (NEC) medan den svenska använder en RJ12-kontakt.
Elmätare med RJ45-kontakt (NEC) kan läsas ut med vår gateway, PiiGAB 900T och 900S.
Inkopplingsexempel:
Tekniska specifikationer:
Matning: Spänningsmatas från elmätaren via HAN-porten. Om mätaren inte ger spänning på HAN-porten rekommenderar vi att använda vårt Power Supply Kit se tillbehör nedan.
Wireless: 14 dBm (25 mW) uteffekt till antennen.
Kryptering: AES128
M-Bus: EN13757-3/4.
Storlek: 25,5 x 105 x 22 mm
Kapsling: IP 20
Rekommenderat temperaturområde: +5°C to +50°C
Max temperaturområde: -30°C to + 85°C)
Upplösning data: Var 20:e sekund
Tillbehör:
Strömmatning där elmätaren inte strömmatar på HAN-porten. Är du osäker, hör av dig till oss
